PLC控制柜的状态指示灯代表什么含义?

2025-06-06

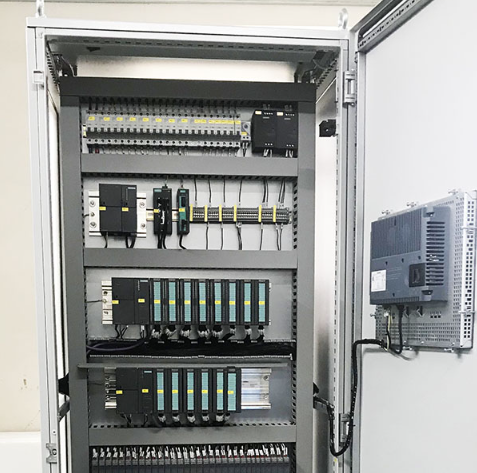

PLC控制柜作为工业自动化的重要组成部分,其面板上通常配备多种状态指示灯,用于实时显示系统的运行状态和故障信息。了解这些指示灯的含义,有助于快速判断设备运行状况,及时处理异常,保障生产安全和稳定。

 PLC控制柜的状态指示灯代表什么含义?

一、常见PLC控制柜状态指示灯及含义

电源灯(Power)
通常为绿色,表示PLC控制柜已通电且电源正常。

运行灯(Run)
绿色常亮代表PLC处于运行状态,程序正常执行;闪烁可能表示启动或暂停状态。

故障灯(Fault/Error)
红色点亮表示PLC出现硬件或程序错误,如CPU异常、通讯故障或I/O模块异常。

通讯指示灯(Comm)
绿灯闪烁表示PLC与上位机或其他设备的通讯正常,常灭或红灯则可能存在通讯问题。

输入输出指示灯(I/O)
分别显示各输入和输出点的实际状态,通常绿色表示信号正常激活。

报警指示灯(Alarm)
红色闪烁或常亮,提示系统中存在报警信息,需要及时检查处理。



二、其他注意事项

不同品牌和型号的PLC控制柜状态指示灯颜色和闪烁规律可能略有差异,建议参考具体设备的使用手册。此外,部分高端PLC系统配备LCD显示屏,可以显示更详细的状态信息和故障代码,方便维护人员快速定位问题。熟悉PLC控制柜状态指示灯的含义,有助于提高设备维护效率,减少停机时间。开源智控致力于提供高品质自动化控制柜解决方案,并提供详细技术支持,助力客户实现稳定智能的工业生产。
