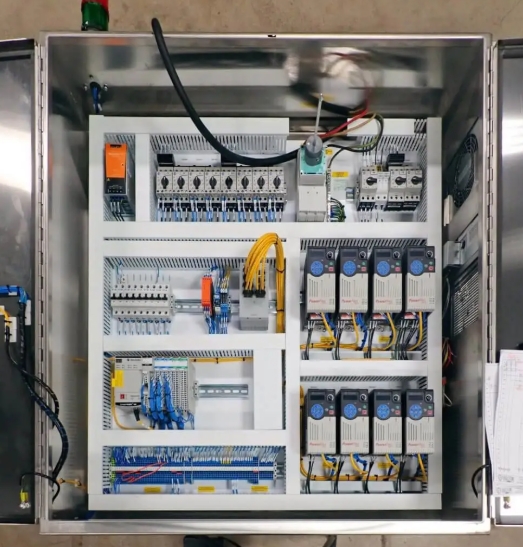

在工业自动化领域，PLC 控制柜是设备运行的 “神经中枢”，接线质量直接影响系统稳定与安全。无论是新手还是老手，掌握接线规范都尤为重要。本文将从准备、操作到验收，为你详解 PLC 控制柜接线全流程。
一、接线前准备：细致规划，防患未然
（一）研读技术资料
接线前，需仔细研读电气原理图、接线图与设备说明书。原理图呈现元件逻辑关系，接线图标注端子编号、线缆规格等细节。同时，明确 PLC 的 I/O 点数、电源类型与通讯协议，保证接线适配设备要求。
（二）元件与材料检查
检查 PLC 模块、断路器等电气元件，确保无损坏。测试断路器通断功能，查看继电器触点状态。根据接线图选线，控制信号线用屏蔽双绞线抗干扰，动力线依负载选铜芯电缆。备好端子、扎带等辅料，确保符合电气安全标准。
（三）规划布线方案
遵循强弱电分离原则布局控制柜内线路，动力线放底部或一侧，信号线置顶部或另一侧，以金属隔板或线槽隔离防干扰。规划线缆走向并固定，避免交叉缠绕。
二、接线流程：规范操作保可靠
（一）电源接线
主电源经断路器接入，三相交流电源的火线、零线对应接入断路器进线端，防止虚接。PLC 电源依型号选 24V 直流或 220V 交流模块，输入接主电源，输出连 PLC，注意正负极性。
（二）输入 / 输出（I/O）接线
输入接线时，传感器信号线连 PLC 输入端子，如三线制 NPN 型接近开关，棕色接正极，蓝色接负极，黑色为信号输出。按钮等手动设备，常开触点一端接正极，另一端接输入端子；常闭触点相反。
输出接线方面，PLC 输出经中间继电器或接触器控负载。输出端子接继电器线圈，触点连负载电路。指示灯正极接输出端子，负极接电源负极或公共端，显示设备状态。
（三）通讯与接地
依通讯协议接线，RS485 用屏蔽双绞线连 A、B 端子，两端接 120Ω 终端电阻；以太网通讯则用网线连接。接地时，PLC 接地端子与控制柜外壳接接地排，接地电阻小于 4Ω，用黄绿双色线且线径不小于 2.5mm² 。
三、注意事项与验收：细节把控保安全
接线时务必断电，防止触电。剥线长度适中，端子压接牢固，线缆捆扎整齐。各接线端子与线缆贴好标签，方便维护。
验收时先查外观，看接线是否整齐牢固。再用万用表测通断，确保无短路断路。最后上电测试，观察 PLC 指示灯、I/O 信号响应及通讯状态，异常则立即断电排查。
PLC 控制柜接线需严格规范操作，做好准备、执行与验收，才能保障其安全稳定运行，为工业自动化系统筑牢根基。
