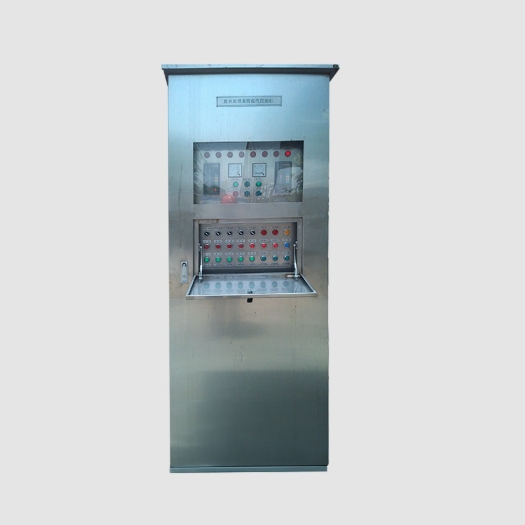

在现代污水处理系统中,污水处理控制柜如同整个系统的 “智慧大脑”,它统筹协调各类设备运行,确保污水处理流程高效、稳定地进行。了解其工作原理,能帮助我们更好地认识污水处理的自动化与智能化进程,下面就为大家详细解读。
污水处理控制柜的核心组成部分
可编程逻辑控制器(PLC)
PLC 是污水处理控制柜的核心控制单元,PLC 内部存储着根据污水处理工艺要求编写的程序,通过输入输出接口与外部设备相连。它能接收来自各种传感器的信号,对信号进行逻辑运算和处理,然后输出控制指令,驱动水泵、风机、阀门等执行机构动作。
触摸屏人机界面(HMI)
触摸屏 HMI 是操作人员与控制柜交互的窗口,它为用户提供了一个直观、便捷的操作平台。操作人员可以通过触摸屏实时查看污水处理系统的运行参数,如液位、流量、水质指标(pH 值、COD、氨氮等),还能对系统进行远程控制,设置运行模式、参数阈值等。同时,当系统出现故障时,触摸屏会显示故障信息和报警提示,方便操作人员快速定位和解决问题。
传感器
传感器负责收集污水处理过程中的各种关键数据。常见的传感器包括:液位传感器、流量传感器和水质传感器
执行机构
执行机构是控制柜指令的 “执行者”,主要包括水泵、风机、阀门等设备。水泵负责污水的提升和输送;风机为生化处理过程中的微生物提供充足的氧气;阀门用于控制污水和药剂的流向、流量。当 PLC 发出控制指令后,执行机构按照指令要求启动、停止或调节运行状态,实现对污水处理流程的精准控制。
污水处理控制柜的工作流程
在污水处理系统运行时,各类传感器实时采集液位、流量、水质等数据,并将模拟或数字信号传输给PLC。PLC依据预设程序对数据进行逻辑运算与判断,如根据调节池液位高低决定水泵启停,按氨氮含量计算药剂投加量等,再将处理结果转化为控制指令发送给水泵、风机等执行机构,精准调控曝气量、药剂投放等环节。操作人员可通过触摸屏HMI实时监控系统状态,同时PLC持续接收传感器反馈,若实际参数与预设值有偏差,便自动调整指令维持最佳运行状态。此外,一旦系统出现水泵过载、传感器异常等故障,PLC能迅速检测,通过触摸屏HMI发出声光报警并显示故障详情,同时切断故障设备电源,避免故障扩大,方便操作人员及时维修调试,保障系统安全稳定运行。
污水处理控制柜通过各组成部分的协同工作,实现了对污水处理过程的自动化、智能化控制。它不仅提高了污水处理的效率和质量,还降低了人工操作成本和劳动强度,为水资源的循环利用和生态环境保护发挥着重要作用。
