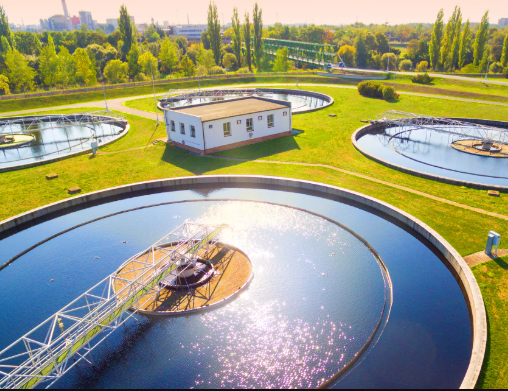

在现代污水处理工程中，自动化控制系统已成为稳定运行、节能降耗、环保达标的关键保障。无论是市政污水厂，还是工业园区、农村污水站，要实现高效管理、减少人工依赖，自动化系统必须科学、完善、可拓展。
那么，一套完整的污水处理自动化系统到底由哪些核心组成部分构成？这些模块之间如何协同工作？开源智控结合多年的工程实践，带您深入了解。
一、PLC 控制系统：自动化的“大脑”
PLC（可编程逻辑控制器）是整个自动化系统的核心，它负责采集信号、判断逻辑、发出控制指令，协调整个污水处理流程。
常见功能包括：
自动控制水泵启停
定时控制搅拌、加药、曝气等环节
故障判断与联动保护
与触摸屏或上位系统通讯，实现界面交互或远程监控
开源智控常采用西门子、施耐德等工业级PLC，支持冗余、模块化扩展。
二、人机界面（HMI）：现场可视化操作平台
触摸屏（HMI）是操作员与自动控制系统之间的桥梁。通过HMI，工作人员可以：
查看实时参数（如液位、流量、pH、溶氧等）
设定运行时间、间隔、报警阈值
手动启停设备或查看历史报警记录
简洁直观的界面设计能大幅提升操作效率，并减少误操作。
三、传感器与检测仪表：系统的“眼睛”
传感器是自动化系统获取水质、水量、运行状态的主要手段。常见传感器包括：
液位计：用于控制进出水泵启动、反应池高低位控制；
流量计：统计进出水量，配合计量加药或运行报表；
pH计、ORP计、溶氧仪、浊度计等：用于控制曝气、加药量或判定反应效果；
电导率传感器：用于工业废水监控；
这些传感器通常与PLC连接，实时将信号输入系统中进行处理。
四、执行器与控制设备：执行指令的“手脚”
根据PLC输出的控制信号，自动化系统会驱动多种设备完成操作任务，如：
各类水泵（进水、出水、回流、污泥）
鼓风机（用于曝气池）
电动阀、气动阀（精确调节流量方向）
加药泵、搅拌器
刮泥机、提升机等专用设备
所有设备的启停、运行时间、频率等都由控制系统统一调配，形成有序的处理链条。
五、电控柜与配电系统：供电与安全基础
污水处理自动化的各个设备与模块需要统一供电、可靠保护。电控柜承担了以下职责：
提供设备所需的动力电源
配置断路器、接触器、继电器等保护装置
整合PLC、HMI与端子排，方便接线与检修
设置应急开关、防雷防浪涌保护
开源智控电控柜均按工业防护标准设计，满足长时间户外或潮湿环境使用要求。
六、远程监控系统（SCADA / IoT平台）：智能化升级核心
为了满足“少人值守”或“多站点集中管理”的场景需求，许多污水项目配备了远程监控平台。通过4G模块、以太网或Wi-Fi联网，自动化系统可以实现：
多站点集中监管、远程运维
实时数据上传环保监管平台
远程报警短信、App推送通知
历史数据统计分析，支持能耗优化与运行报表导出
开源智控提供自研物联网平台，也可兼容第三方SCADA系统或政府数据平台。
一个稳定的污水处理自动化系统，不是单一设备的堆叠，而是由 PLC控制、HMI人机界面、传感器采集、执行设备、电控系统与远程平台 六大核心组成，协同工作，形成高效闭环。
对于污水处理企业而言，是否具备这样一套系统，直接决定了：
排放是否稳定达标？
是否节能高效运行？
是否能应对监管压力与人员紧张？
开源智控专注于环保自动化控制系统研发与集成，为各类市政、工业、农村污水处理项目提供从设计、安装到远程运维的全流程解决方案。如果您正在进行污水处理系统升级或新建，欢迎联系我们，获取定制方案与技术建议。
